RJ45 connector Wil je een IP-camera, recorder of ander netwerkapparaat aansluiten? Dan kom je al snel een RJ45 connector tegen. Dit kleine stekkertje is essentieel om een netwerkkabel goed aan te sluiten op bijvoorbeeld een router, switch of beveiligingscamera. Toch roept het vaak vragen op. Is een RJ45 hetzelfde als...
Connecteurs
Trop de choix ? Chat ou appelez-nous au 085-0160316
-
Hikvision RJ45 Connecteur CAT5 UTP Set 10 Pieces (Solid cable)
Connecteur RJ45 + Thule CAT5 UTP Set 10 Pieces Pour connecter des caméras ip ou d'autres équipements de réseau.
-
Nedis RJ45 Connecteur CAT6 UTP Set 10 pieces (Solid cable)
Connecteur RJ45 + thule CAT6 UTP Set 10 pcsPour connecter des caméras ip ou d'autres équipements de réseau.
-
Connecteur Nedis RJ45 CAT5
Coupleur RJ45 CAT5Ce coupleur RJ45 peut être utilisé pour connecter deux câbles UTP CAT5 ensemble.
-
Nedis RJ45 Connecteur CAT5 UTP Pass Through Solid 10 pieces (stiff cores)
Connecteur RJ45 CAT5 UTP Pass Through Solid 10 pcsPour connecter des caméras ip ou d'autres équipements de réseau RJ45 CAT5 UTP Connector| Pass Through | Solid, pour les fils rigides, idéal et rapide à pincer avec la pince à sertir...
-
Nedis RJ45 Connecteur CAT6 FTP Pass Through Solid 10 pieces
Connecteur RJ45 CAT6 FTP Pass Through Solid 10 piecesPour connecter des caméras ip ou d'autres équipements de réseauRJ45 CAT6 FTP Single Plug | Pass Through | Solid, pour les noyaux rigides, idéal et rapide à pincer avec la pince à...
-
Connecteur extérieur Nedis RJ45 CAT5/6
Coupleur RJ45 CAT5/6 pour l'extérieurCe coupleur RJ45 peut être utilisé pour connecter deux câbles UTP CAT5/6 ensemble et convient à une utilisation en extérieur.
-
Nedis RJ45 Connecteur CAT6A FTP Set 10 pièces
Connecteur RJ45 + thule CAT6A FTP Set 10 pcs Pour connecter des caméras ip ou d'autres équipements de réseau.
-
Nedis RJ45 Connecteur CAT5 UTP Pass Through 10 pièces pour conducteurs flexibles (toronnés)
Pour connecter des caméras Ip ou d'autres équipements de réseau. RJ45 CAT5 UTP Connector | Pass Through | Stranded pour les fils flexibles, idéal et rapide à pincer avec la pince à sertir Pass Through. (Voir ci-dessous les produits apparentés)...
-
Nedis RJ45 Connecteur CAT5e, plaqué or 10 pièces, conducteur solide
Set de 10pcs RJ45 Connecteur CAT5e avec veine solide. Ces connecteurs RJ45 peuvent être montés sur des câbles UTP CAT5 solides. Specificaties: Largeur 12 mm Hauteur 14 mm Profondeur 23 mm Poids 16 g Conception du connecteur - côté A...
-
Nedis RJ45 Connecteur CAT6, plaqué or 10 pièces, conducteur solide
Set de 10pcs RJ45 Connecteur CAT6, plaqué or 10 pièces, Solid Vein . Ces connecteurs RJ45 peuvent être montés sur des câbles UTP CAT6 solides. Specificaties: Largeur 12 mm Hauteur 14 mm Profondeur 23 mm Poids 16 g Conception du...
-

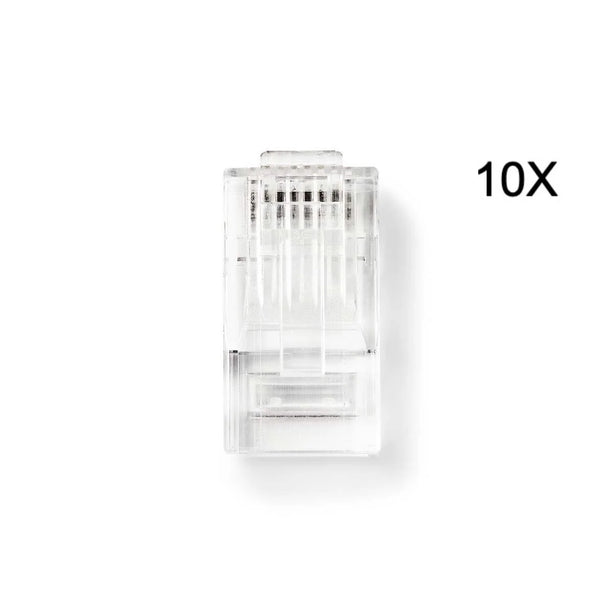

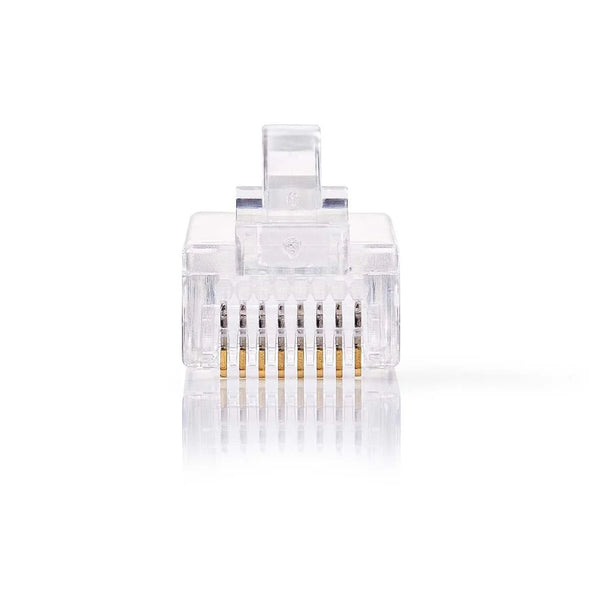

Nedis RJ45 Connecteur CAT6A UTP Set 10 pièces pour conducteurs rigides
Connecteur RJ45 CAT6A UTP Set 10 pièces pour conducteurs rigides Pour connecter des caméras IP ou d'autres équipements de réseau.
-

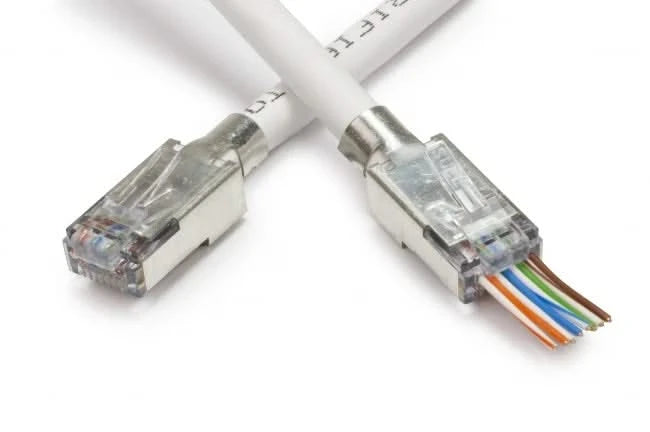

Nedis RJ45 Connecteur CAT7 FTP Pass Through connectors Set 10 pieces
Connecteur RJ45 CAT7 FTP Pass Through connectors Set 10 pieces Pour connecter des caméras IP ou d'autres équipements de réseau à des câbles CAT7 basés sur des connecteurs de passage pour une connexion facile avec des pinces à sertir de...
RJ45 connector
Wil je een IP-camera, recorder of ander netwerkapparaat aansluiten? Dan kom je al snel een RJ45 connector tegen. Dit kleine stekkertje is essentieel om een netwerkkabel goed aan te sluiten op bijvoorbeeld een router, switch of beveiligingscamera.
Toch roept het vaak vragen op. Is een RJ45 hetzelfde als een UTP-kabel? Welke connector heb je nodig voor jouw kabel? En hoe monteer je zo’n stekker eigenlijk? Dat klinkt misschien technisch, maar in de praktijk valt het vaak erg mee. Hieronder leggen we het stap voor stap uit, zodat je precies weet welke RJ45 connector het beste past bij jouw netwerk of camerasysteem.
Wat is een RJ45 connector?
Een RJ45 connector is de transparante stekker aan het uiteinde van een netwerkkabel. Deze stekker wordt gebruikt om een kabel aan te sluiten op netwerkapparatuur zoals:
-
IP-camera’s
-
NVR-recorders
-
routers
-
switches
-
computers
In een RJ45 connector zitten acht kleine metalen contactpunten. Deze maken verbinding met de acht aders in een netwerkkabel. Wanneer je de kabel in een apparaat steekt, worden deze contacten verbonden en kan data worden verstuurd.
Je ziet RJ45 connectors dus overal terug in netwerken, zeker bij camerabeveiliging waar IP-camera’s via een netwerkkabel werken.
Is RJ45 hetzelfde als UTP?
Dit is een vraag die we in de showroom vaak krijgen.
Het korte antwoord: nee, RJ45 en UTP zijn niet hetzelfde.
-
UTP is de kabel zelf (Unshielded Twisted Pair).
-
RJ45 is de stekker die aan het uiteinde van die kabel zit.
Je kunt het vergelijken met een verlengsnoer: de kabel is het snoer, en de stekker aan het uiteinde is de connector.
Bij netwerkbekabeling zie je vaak aanduidingen zoals:
-
CAT5
-
CAT5e
-
CAT6
-
CAT6A
-
CAT7
Dit zijn verschillende soorten UTP- of netwerkkabels met elk hun eigen snelheid en capaciteit. Voor elke kabel heb je een bijpassende RJ45 connector nodig.
Welke RJ45 connector heb ik nodig?
Welke connector je nodig hebt, hangt vooral af van twee dingen:
-
Het type netwerkkabel
-
Of de kabel stugge of soepele aders heeft
CAT5, CAT6 of CAT7
De categorie van de kabel bepaalt welke connector geschikt is.
Bijvoorbeeld:
-
CAT5 / CAT5e RJ45 connector – geschikt voor standaard netwerkbekabeling
-
CAT6 connector – ondersteunt hogere datasnelheden
-
CAT6A of CAT7 connector – voor professionele netwerken met nog hogere bandbreedte
Voor IP-camera’s wordt vaak CAT5e of CAT6 gebruikt. Deze bieden ruim voldoende snelheid voor videobeelden.
Stugge of soepele aders
Netwerkkabels kunnen ook verschillen in de kern van de draad.
-
Solid (stugge aders) – meestal gebruikt bij vaste installaties in muren
-
Stranded (soepele aders) – vaak gebruikt bij patchkabels
Het is belangrijk dat je een RJ45 connector kiest die bij dit type ader past, zodat de verbinding goed blijft werken.
Pass Through RJ45 connectors: sneller monteren

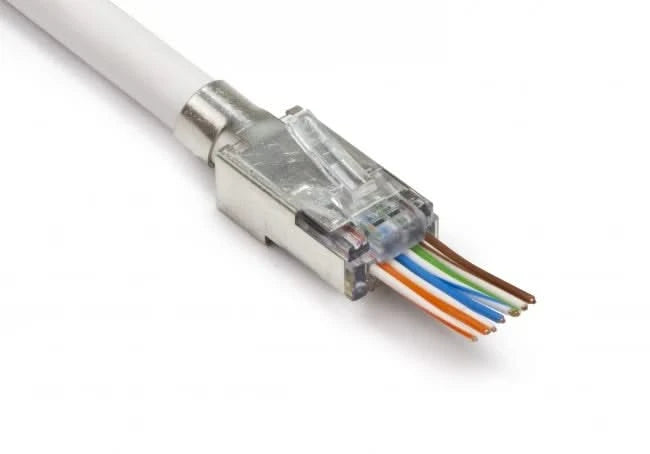

Steeds populairder zijn Pass Through RJ45 connectors. Deze connectors hebben een slimme eigenschap: de kabeladers steken door de voorkant van de stekker heen.
Dat heeft een paar voordelen:
-
je ziet direct of de kleuren in de juiste volgorde zitten
-
het aansluiten gaat sneller
-
de kans op fouten is kleiner
Met een speciale Pass Through krimptang knip je de uitstekende aders automatisch af wanneer je de connector vastknijpt.
Voor installateurs en doe-het-zelvers scheelt dat vaak veel tijd.
Hoe sluit ik een RJ45 stekker aan?
Het aansluiten van een RJ45 connector klinkt ingewikkeld, maar met de juiste stappen is het goed te doen.
Stap 1: kabel strippen
Verwijder een klein stukje van de buitenmantel van de netwerkkabel.
Stap 2: aders sorteren
In een netwerkkabel zitten acht gekleurde aders. Deze leg je in de juiste volgorde volgens de T568B-standaard.
Stap 3: aders recht knippen
Zorg dat alle aders even lang zijn zodat ze netjes in de connector passen.
Stap 4: kabel in de RJ45 connector steken
Schuif de aders volledig in de connector totdat ze tegen de voorkant zitten.
Stap 5: krimpen met een tang
Gebruik een krimptang om de connector vast te drukken. Hierdoor worden de metalen pinnetjes in de aders gedrukt en ontstaat er verbinding.
Dat klinkt misschien technisch, maar na één of twee keer oefenen gaat het vaak verrassend makkelijk.
RJ45 koppelingen voor het verlengen van kabels
Soms wil je geen nieuwe connector monteren maar simpelweg twee netwerkkabels met elkaar verbinden. Daarvoor gebruik je een RJ45 koppelstuk.
Dit is een kleine adapter met aan beide kanten een RJ45 aansluiting. Je steekt er simpelweg twee netwerkkabels in.
Er zijn zelfs varianten die geschikt zijn voor buitengebruik, bijvoorbeeld wanneer je een kabel in de tuin of naar een bijgebouw wilt verlengen.
RJ45 connectors voor camerabeveiliging
Bij IP-camerasystemen worden RJ45 connectors dagelijks gebruikt. Elke camera wordt namelijk met een netwerkkabel aangesloten op een recorder of switch.
Denk bijvoorbeeld aan:
-
een winkelpand waar meerdere beveiligingscamera’s hangen
-
een bedrijfshal waar camera’s via lange kabels zijn aangesloten
-
een woning met PoE IP-camera’s
Met de juiste RJ45 connectoren zorg je ervoor dat de verbinding stabiel blijft en de camerabeelden zonder storingen worden doorgestuurd.
Persoonlijk advies in onze showroom
Twijfel je welke RJ45 connector het beste past bij jouw kabel of camerasysteem? Dat is heel normaal. Er zijn namelijk veel verschillende varianten.
In onze showroom in Gorinchem laten we je graag zien welke connectoren het beste werken voor jouw installatie. We kunnen ook uitleggen hoe je een RJ45 stekker krimpt of welke kabel het beste bij jouw beveiligingssysteem past.
Dit is een connector waarbij de kabeladers door de voorkant van de stekker steken. Hierdoor kun je sneller en eenvoudiger controleren of de kabel correct is aangesloten.
